ばわ|・ｪ・)ﾉ

備忘録も含めて・・。

FreeNASで、自宅NASを構築しました。

PCの構成

ケース　　　：PC-Q25
M/B　　　　：P8H77-I
CPU 　　　：Core i3 2120T
メモリ　　　：8GB(4GB x 2)
電源　　　　：剛力(SRIM型) 550Wプラグインタイプ
RAIDカード：Adaptec ASR-6805E Kit
HDD　　　　：Seagate Barracuda 7200 3TB x 6
USBメモリ　：ADATA 8GB　(OS格納用)
OS　　　　： FreeNAS-8.3.0-RELEASE-p1

PC自体は普通に組めばOK。

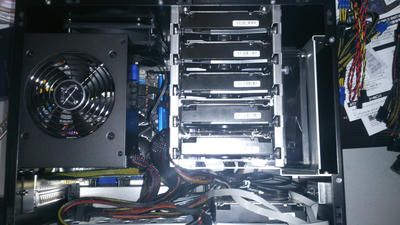

PC-Q25は筐体自体がかなり小さいため、ケーブル類は極力綺麗に纏めないとふたが閉まらないｗ
HDDは前面シャドウベイに5機、底面に1機装着。

FreeNASのインストール

http://www.inohara.net/~kazuyoshi/freenas-8.htm

この辺参考にしています。

RAIDカードに接続したHDDは、そのままでは認識しません。
ドライバーの組み込みが必要です。
(たかがドライバの組み込みに5時間かかった・・。)

6405Eのドライバ

http://driverscollection.com/?aid=4348157497263fd0dddc35e62f3

まずダウンロードし、
USBメモリ(OSに入れているのとは別、メモリはFAT32でフォーマットする)
のルートに下記ファイルを入れ、NASに接続。

　　aacu64.ko

ブラウザからNASへアクセス。
下の方にあるシェルを起動する。
まずは接続したUSBメモリをマウントしないといけない。
(このたかがマウントの作業も4時間近くかかってしまった・・ｗ)

まずはUSBメモリのディレクトリを調べる。

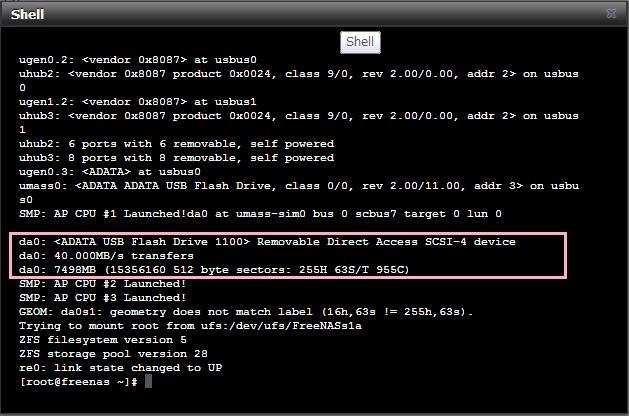

[root@freenas ~]# dmesg

挿したUSBのメーカーが表示される。
「da0:このda0がUSBメモリのディレクトリとなる。
続けて、マウント作業。

[root@freenas ~]# mkdir /mnt/usbfs
[root@freenas ~]# mount_msdosfs /dev/da0 /mnt/usbfs

これでマウント完了。
USBメモリにコピーしたaacu64.koをOSのbootフォルダにコピーする。

[root@freenas ~]# mount -uw
[root@freenas ~]# cp /mnt/usbfs/aacu64.ko /boot/kernel/aacu64.ko

OS起動時にドライバが読み込まれるようにloader.confを書き換える。

[root@freenas ~]# echo aacu64_load=\"YES\" >> /boot/loader.conf

OS再起動

[root@freenas ~]# reboot

これでドライバの組み込みが完了、HDDが認識されるようになる。
この時点でHDDの容量が合ってれば、あとはRAID-0でもZでも好きなのを構築すれば
NASの構築は完了する。
わたしの場合HDDは認識されたが、容量が700GBと小さく表示されてしまった。
これはたまたま直ったのだが、AdaptecのRAID UtirityでHDDを1つずつ構築し直したらうまく認識できた。

BIOS起動時、Ctrl+AでRAID Utirityを起動する。
Create Arrayを選択

HDDをInsertキーで1つのみ追加し(Selected Drivesの欄に1つだけHDDがある状態)、Enter
各項目はEnterで次へ進む。

Array Type　　：Volume
Array Label　　：disk0-0　　←管理名なだけなのでなんでもOK
Array Size　　：(デフォルト)
Stripe Size 　：N/A
Read Caching ：Enable always
Create RAID via：Quick Init

これをHDDの台数分繰り返し行い、Utirityを終了する。
これでHDDの容量が正確に認識される。

以上！

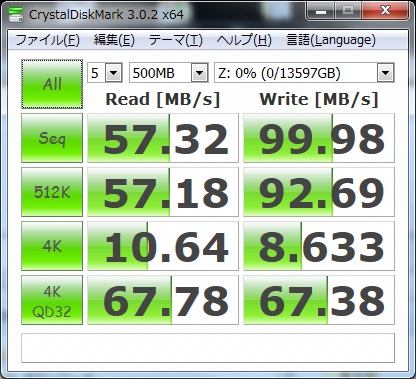

Readがちょっと弱い、設定で直ったりするのかな。
Writeは思ったより伸びたｗ

今回RAIDカードにHDDを接続したが、RAID自体はFreeNASから設定してるので
RAIDカードはいらなかったのかもしれないｗ(マザーは3G含めてだがSATA6台接続可能ｗ)

結局HDD2台追加して10万程度かかってしまったので、
2台目は少し様子見・・・かな。現状のCentury箱でも30MB程度の書き込み速度が出てるので
バックアップだしこれでもいいかなとちょっと思ってる。
